光纖傳輸激光焊接機是將高能激光束耦合進入光纖，遠距離傳輸后，通過準直鏡準直為平行光,再聚焦于工件上實施焊接的一種激光焊接設備。對焊接難以接近的部位，施行柔性傳輸非接觸焊接，具有更大的靈活性。光纖傳輸激光焊接機激光束可實現時間和能量上的分光，能進行多光束同時加工，為更精密的焊接提供了條件。
1、操作臺與控制柜分離，操作方便，可以實現多工位同時焊接。
2、光纖傳輸整形后，光束質量好，能量均勻。
3、焊接速度快、深度大、變形小，更可焊接難熔材料。

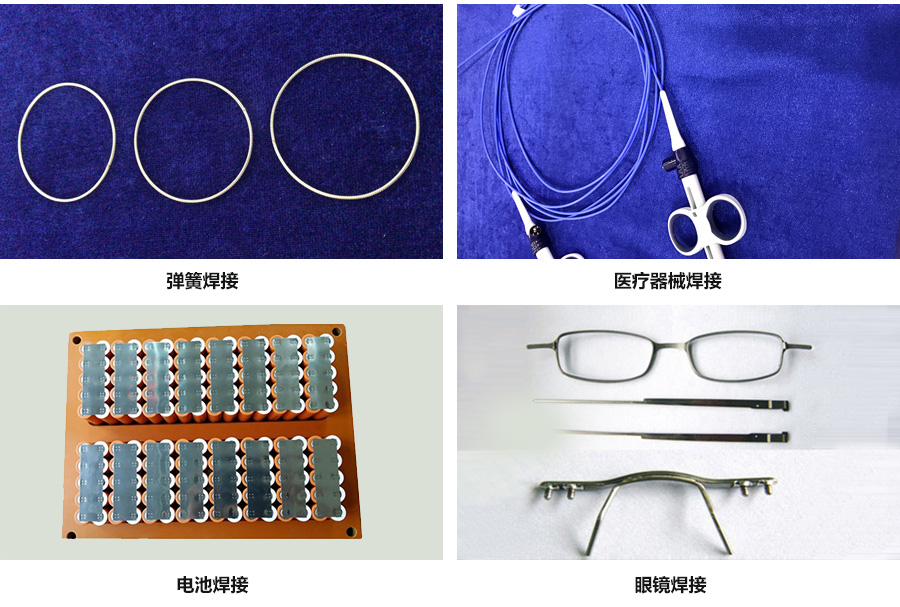

廣泛應用于電池、太陽能、手機通訊、光纖通訊器件、眼鏡架、模具、電子電器、儀器儀表、金銀首飾、精密器件、醫療器械、航空航天器件、汽車行業、馬達行業等。
| 型號 | WF-200 | WF-400 | W500 |
| 最大激光功率 | 200W | 400W | 500W |
| 單脈沖最大能量 | 50J | 100J | 100J |
| 激光波長 | 1.06μm | 1.06μm | 1.06μm |
| 電流峰值 | 50-230A | 50-230A | 50-500A |
| 激光焊接頻率 | <=50HZ | <=100HZ | <=100HZ |
| 激光焊接深度 | 0.1-1.0mm | 0.1-2.0mm | 0.1-2.5mm |
| 脈沖寬度 | 0.5-20ms | 0.5-20ms | 0.5-20ms |
| 輸出光路 | 1-4路可選 | 1-4路可選 | 1-4路可選 |
| 能量反饋 | 負反饋可選 | 負反饋可選 | 負反饋可選 |
| 標準工作臺行程 | 400*600mm | 400*600mm | 400*600mm |
| 電力需求： | 380V/50Hz | 380V/50Hz | 380V/50Hz/40A |
| 冷卻方式： | 內置循環水冷卻 | 內置循環水冷 | 內置循環水冷 |
| 整機耗電功率 | 6KW | 12KW | 16KW |
| 設備尺寸 | 2000*1000*1500 | 2000*1000*1500 | 2000*1000*1500 |
| 設備重量 | 300kg | 400kg | 500kg |
